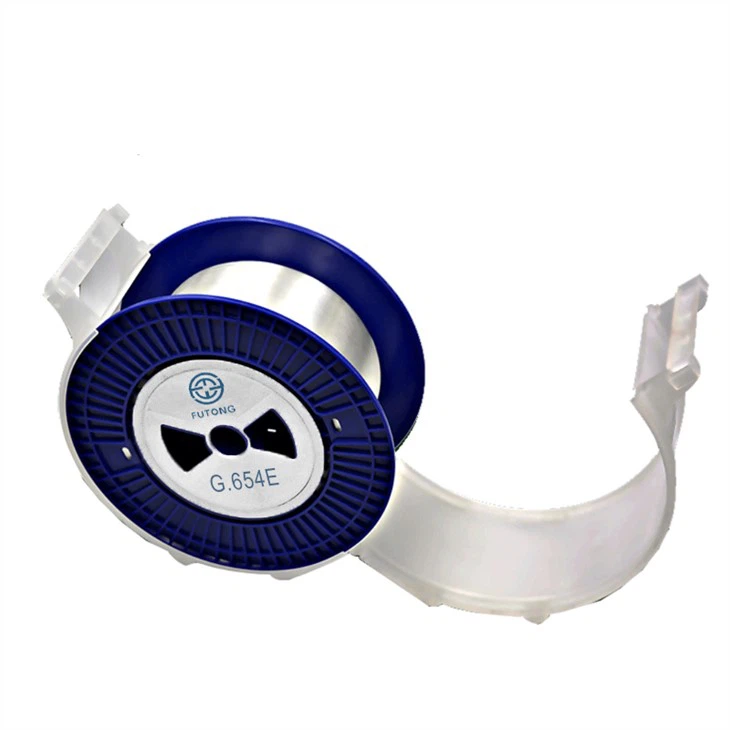

Fibertype: G.654E
FUTONG G.654.E fiber er en ny type cut-off bølgelengdeforskyvning enkeltmodus optisk fiber. Den er i samsvar med G.654.E-standarden anbefalt av ITU-T. Med ultralav demping og et større effektivt område passer den for langdistanseoverføring samtidig som den reduserer behovet for forsterkningssteder.
| Nei | Spesifikasjon | Verdi | ||
| Geometriske egenskaper | ||||
1 | Modusfeltdiameter ved 1550 nm | 12.5 ± 0.5 µm | ||
2 | Kjerne til klednings konsentrisitetsfeil | Mindre enn eller lik 0,6 µm | ||
3 | Klednings diameter | 125.0 ± 1.0 µm | ||
4 | Kledning ikke sirkulær | Mindre enn eller lik 1,0 prosent | ||
5 | Beleggmateriale | UV-herdbart akrylat | ||
6 | Beleggdiameter | 245 ± 10 µm (ufarget) | ||
7 | Konsentrisitetsfeil for kledning/belegg | Mindre enn eller lik 12.0 µm | ||
8 | Fiberkrøll | Større enn eller lik 4.0 meter | ||
| Optiske egenskaper | ||||
| 9 | Dempning ved 1550 nm | Individuell | Mindre enn eller lik 0,175 dB/km | |
10 | Større enn eller lik 90 prosent av totalen (lengdebasis) *1 | < 0.170=""> | ||
11 | Dempning ved 1625 nm | Individuell | Mindre enn eller lik 0,195 dB/km | |
12 | Større enn eller lik 90 prosent av totalen (lengdebasis) *1 | < 0.190=""> | ||
13 | Dempningspunktsdiskontinuitet | Mindre enn eller lik 0,05 dB | ||
14 | Kromatisk spredning ved 1550nm | 17~ 23 ps/nm/km | ||
| 15 | Kromatisk spredningshelling ved 1550nm | {{0}},05~ 0,07 ps/nm2/km | ||
16 | Kabelavskjæringsbølgelengde (cc) | Mindre enn eller lik 1530 nm | ||
17 | Maksimal individuell fiber PMD*2 | Mindre enn eller lik 0.1 ps/rkm (målt med løst opprullet fiber) | ||
18 | Mindre enn eller lik 0.15 ps/rkm (målt på spolen) | |||
19 | Merk *1: "90 prosent av totalen" vil bare bli brukt på hele lengden av en innkjøpsordre med en total mengde på 4,000 km eller mer. | |||
| Mekaniske egenskaper | ||||
20 | Bevis stressnivå | 1,2 prosent (0.86 Gpa) i 1 sekund eller tilsvarende | ||
21 | Beleggstrimmelkraft (F) | 1,3 N Mindre enn eller lik F Mindre enn eller lik 8,9 N (topp) | ||
22 | N Mindre enn eller lik F Mindre enn eller lik 5 N (gjennomsnitt) | |||
23 | Makrobend tap ved 1550 og 1625 nm (60 mmφ, 100 omdreininger) | Mindre enn eller lik 0,10 dB | ||
24 | Dynamisk strekkfasthet (median; 0,5 m) | Mindre enn eller lik 3,8 GPa (større enn eller lik 550 kpsi) (ualdret) | ||
25 | Større enn eller lik 3.0 GPa (Større enn eller lik 440 kpsi) (alderen) | |||
26 | Dynamisk tretthet | 20 (nominell verdi) | ||
| Miljøegenskaper | ||||
27 | Indusert dempningsendring ved 1550 og 1625 nm | |||
28 | -60ºC ~ pluss 85ºC temperatursykling | Mindre enn eller lik 0,05 dB/km | ||
29 | -10ºC ~ pluss 85ºC/98 prosent RF-temperatur-fuktighetssykling | Mindre enn eller lik 0,05 dB/km | ||
30 | pluss 23ºC vannnedsenking | Mindre enn eller lik 0,05 dB/km | ||
31 | pluss 85ºC varmealdring | Mindre enn eller lik 0,05 dB/km | ||
32 | pluss 85ºC/85 prosent RH fuktig varme | Mindre enn eller lik 0,05 dB/km | ||
| Emballasje | ||||
33 | Pakkelengde | 25,2 km og/eller 50,4 km Større enn eller lik 60 prosent | ||
34 | Navn på spoletype | SD (liten) | SK (midt) | |
35 | Spolestørrelse | Flens | 235 mm | 265 mm |
36 | Bredde | 108 mm | 169 mm | |
37 | Spindelhull | 25,4 mm | 25,4 mm | |
38 | Maksimal fiberlengde | 25,2 km | 50,4 km | |
39 | Ytelsesegenskaper | |||
40 | Effektiv gruppebrytningsindeks | 1.464 @ 1550 nm | ||
